Spoznajte enosmerne motorje brez jedra in najnovejše motorje brez jedra

Motor z votlo skodelico je edinstven enosmerni motor, kar pomeni, da votlo ni tradicionalni motor v sredini jedrnega rotorja, tuljava (navitje) je videti kot skodelica. Največja značilnost je ta skodelica podobna tuljava (navijanje), nima nobene druge podporne strukture, popolnoma izdelana iz žice, navite skozi povezovalno ploščo, in komutator, vretenska povezava skupaj, skupaj tvorita rotor.

Nasvet: V normalnih okoliščinah je povezovalna plošča sestavljena iz plastike in epoksidne smole, njena vloga pa je pritrditev žice in prenos navora.

Tuljava se vrti v reži med magnetom in ohišjem in tako poganja celoten rotor k vrtenju. Ta struktura popolnoma odpravi izgubo električne energije, ki jo povzroči nastanek vrtinčnega toka v železnem jedru. Ker se teža rotorja močno zmanjša, se zmanjša rotacijska vztrajnost. V primerjavi s tradicionalnim motorjem z železnim jedrom je zmogljivost pospeševanja in zaviranja velikega navora izjemna.

Seveda pa izdelek ne more imeti le prednosti brez slabosti, ker ni nosilca železnega jedra, tuljava (navitje) je lahko le zelo tanka, kar vodi tudi do omejene trdnosti povezave tuljave in izhodne gredi, tako da celota ne more biti prevelika. Na splošno je največja moč motorja z votlo skodelico nekaj sto vatov.

Zato se lahko s celovitega vidika motor z votlo skodelico uporabi v pogonu, ki zahteva hiter odziv. Na teh področjih, kot je hitro prilagajanje smeri leta izstrelka, hitro samodejno ostrenje kamere, industrijski roboti, bionična protetika itd., lahko motor z votlo skodelico dobro izpolnjuje svoje tehnične zahteve.

Prav tako bi morala biti njegova majhnost, za številne izdelke z zahtevami po prostornini, uporaba votle skodelice kot komponente moči je tudi najboljša izbira, kot so: avtomobilček, model letala, električna zobna ščetka, mini dron in tako naprej.

Tako kot običajni motor s krtačo v brezkrtačni motor tudi brezkrtačni motor z votlo skodelico temelji na motorju s krtačo z votlo skodelico, da se odpravijo ogljikove krtače, komutator in druge strukture, pretvorba toka pa se doseže s krmilno pogonsko ploščo.

Navitje votle skodelice je pritrjeno na obročasto železno jedro znotraj ohišja z metodo lepljenja. V primerjavi z bakreno žico običajnega brezkrtačnega motorja, navitega na pol reže jedra, je material bakrene žice brezkrtačnega motorja z votlo skodelico samolepilna emajlirana žica (tuljava se lahko prilepi po segrevanju ali obdelavi s topilom), jedro za navijanje ni. Ta struktura zmanjšuje izgube zaradi vrtinčnih tokov. Tako lahko učinkovitost brezkrtačnega motorja z votlo skodelico doseže 80 %-90%, medtem ko je učinkovitost običajnega brezkrtačnega motorja le okoli 60%.

Slika izdelka
Model motorja		VEC-2850		VEC-2855		VEC-3269		VEC-1015		VEC-1218
NAPETOST	OBMOČJE DELOVANJA	8.4~14.4	22~26	8.4~14.4	22~26	8.4~14.4	22~26	4.2	8~16	8~14	22~26
	NOMINALNO V	12	24	12	24	12	24	4.2	12	12	24
BREZ OBREMENITVE	HITROST vrtljajev/min	8658	17650	4716	11131	2566	5236	25398	75656	30080	62215
	CURRNT A	0.26	0.22	0.139	0.136	0.139	0.134	0.045	0.04	0.12	0.1
PRI NAJVEČJI UČINKOVITOSTI	HITROST vrtljajev/min	7261	15536	4140	10218	2146	4599	20367	65977	24010	52777
	AKTUALNO A	1.351	1.911	0.997	1.557	0.709	1.003	0.181	0.307	0.475	0.671
	NAVOR mN.m	14.867	22.492	21.362	36.066	26.076	42.08	0.216	0.416	1.373	2.095
	IZHOD W	11.305	36.593	9.26	38.525	5.86	20.265	0.462	2.877	3.453	11.579
ZAČETEK	NAVOR mN.m	92.126	187.794	174.534	438.557	159.113	345.727	1.093	3.255	6.807	13.811
	AKTUALNO A	7.022	14.043	7.147	17.411	3.618	7.238	0.734	2.091	1.878	3.752

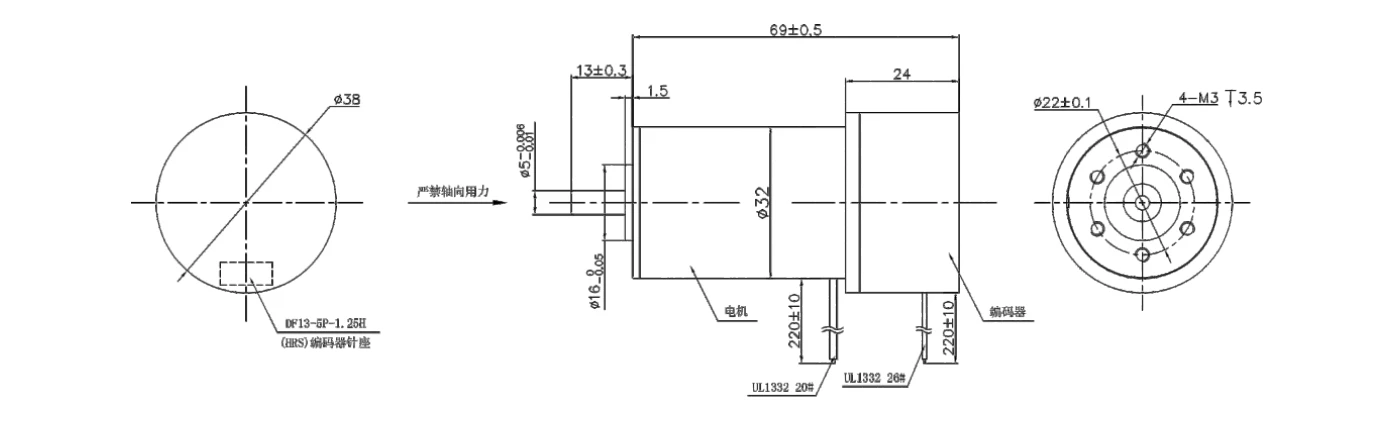

Dizajn izdelka

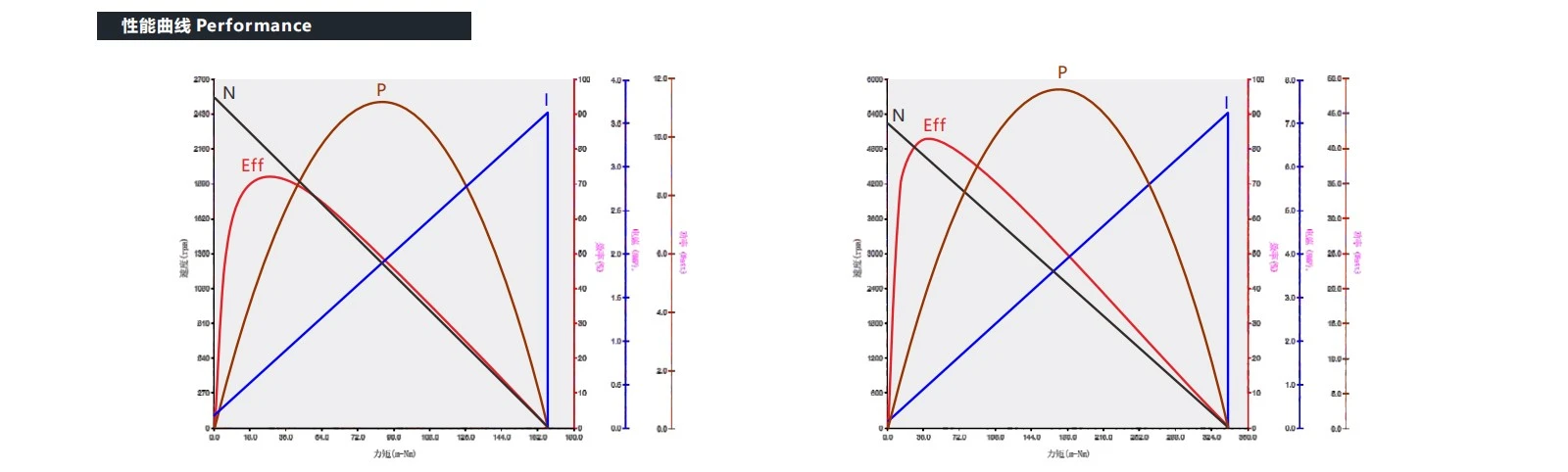

Zmogljivost izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		VEC-4035		VEC-1656SI		VEC-1657		VEC-1628		VEC-1630
NAPETOST	OBMOČJE DELOVANJA	12	22~32	8~14	22~32	8~14	22~32	8~14	22~26	8~14	22~26
	NOMINALNO V	12	24	12	24	12	24	12	24	12	24
BREZ OBREMENITVE	HITROST vrtljajev/min	19540	39425	37256	7500	15649	32062	6731	13906	18408	37411
	CURRNT A	0.81	0.81	0.286	0.281	0.18	0.16	0.069	0.065	0.136	0.136
PRI NAJVEČJI UČINKOVITOSTI	HITROST vrtljajev/min	17266	36066	33133	69025	12871	27817	5363	11787	15640	33250
	AKTUALNO A	6.15	8.697	2.298	3.249	0.834	1.179	0.27	0.384	0.768	1.087
	NAVOR mN.m	38.234	56.474	7.165	10.555	4.788	7.317	3.822	5.97	4.041	6.075
	IZHOD W	69.131	213.292	24.86	76.291	6.453	21.314	2.146	7.369	6.619	21.153
ZAČETEK	NAVOR mN.m	328.513	662.826	64.727	130.473	36.971	55.259	18.805	39.17	26.872	54.614
	AKTUALNO A	46.688	93.376	18.46	36.92	3.864	7.728	1.06	2.134	4.341	8.682
Dizajn izdelka

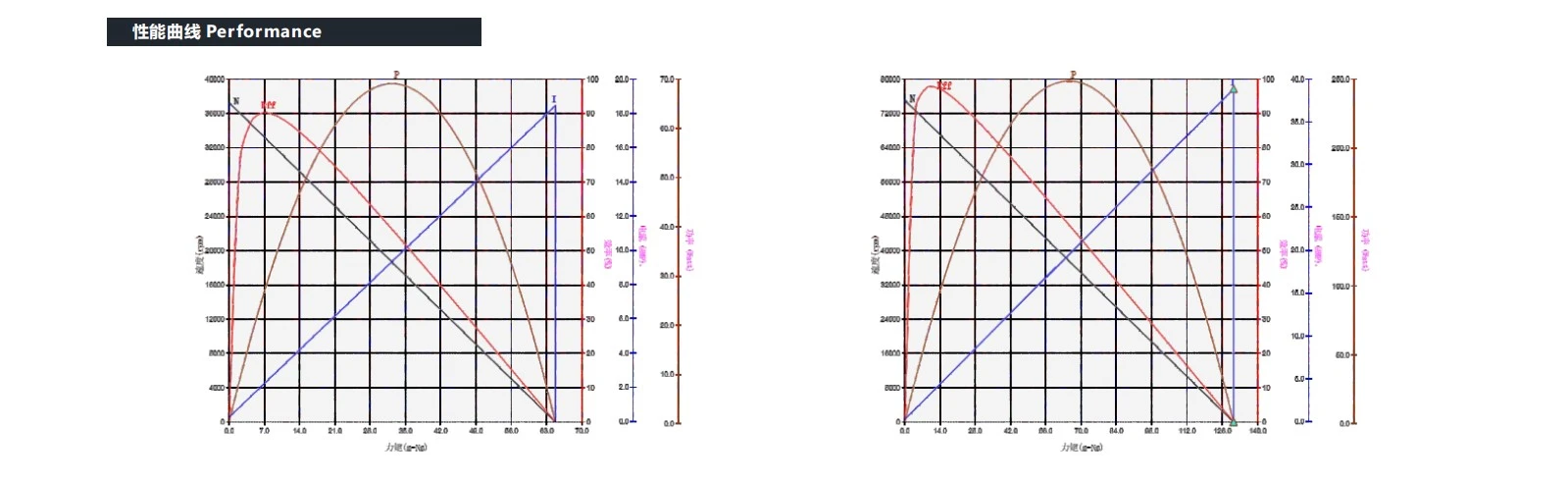

Zmogljivost izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		VEC-2867DI		VEC-2838		VEC-3260SI		VEC-2233		VEC-1819
NAPETOST	OBMOČJE DELOVANJA	8.4~14.4	22~26	8~16	18~26	8.4~14.4	22~26	8~14	20~26	7.4	22~32
	NOMINALNO V	12	24	12	24	12	24	12	24	7.4	24
BREZ OBREMENITVE	HITROST vrtljajev/min	1556	3180	56942	92000	3301	6748	17735	36000	26300	38233
	CURRNT A	0.06	0.05	0.32	0.26	0.141	0.138	0.18	0.16	0.25	0.111
PRI NAJVEČJI UČINKOVITOSTI	HITROST vrtljajev/min	1295	2781	49659	82946	2738	5891	15155	32132	22586	33627
	AKTUALNO A	0.296	0.419	2.22	2.38	0.685	0.969	1.057	1.492	1.52	1.811
	NAVOR mN.m	12.364	18.772	4.247	5.957	19.256	29.298	5.062	7.589	3.599	4.378
	IZHOD W	1.676	5.468	22.087	51.742	5.52	18.074	8.034	25.537	8.512	15.417
ZAČETEK	NAVOR mN.m	91.42	149.8	33.208	60.528	112.833	230.655	34.797	70.632	25.482	36.343
	AKTUALNO A	1.463	2.923	15.11	21.82	3.33	6.66	6.21	12.42	9.244	5.923

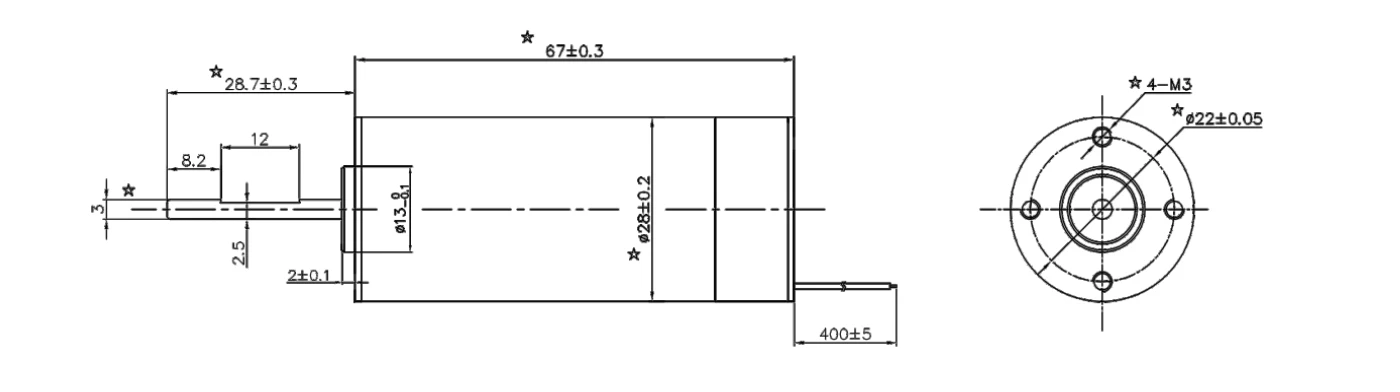

Dizajn izdelka
Zmogljivost izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		VEC-0824		VEC-2242ŽIVJO		VEC-2248		VEC-1935		VEC-1956	VEC-1336
NAPETOST	OBMOČJE DELOVANJA	6~12	8~14	18	22~32	8.4~14.4	22~26	4.2	12	8~14	8~14
	NOMINALNO V	6	12	18	24	12	24	4.2	12	12	12
BREZ OBREMENITVE	HITROST vrtljajev/min	35000	71171	52379	70170	34680	70263	5594	15999	30323	42500
	CURRNT A	0.055	0.055	0.37	0.37	0.37	0.34	0.088	0.085	0.37	0.3
PRI NAJVEČJI UČINKOVITOSTI	HITROST vrtljajev/min	29663	63138	46083	62746	29913	63147	5379	15630	27352	37204
	AKTUALNO A	0.306	0.432	2.708	3.127	2.321	3.283	2.205	3.726	3.407	2.107
	NAVOR mN.m	0.369	0.556	7.827	9.23	6.534	9.753	10.031	17.243	12.288	4.523
	IZHOD W	1.147	3.673	37.773	60.65	20.467	64.4696	50.65	28.223	35.196	17.621
ZAČETEK	NAVOR mN.m	2.421	4.922	65.112	87.236	47.529	96.296	261.32	747.402	125.426	36.292
	AKTUALNO A	1.699	3.398	19.817	26.425	14.566	29.131	55.229	157.797	31.368	14.804

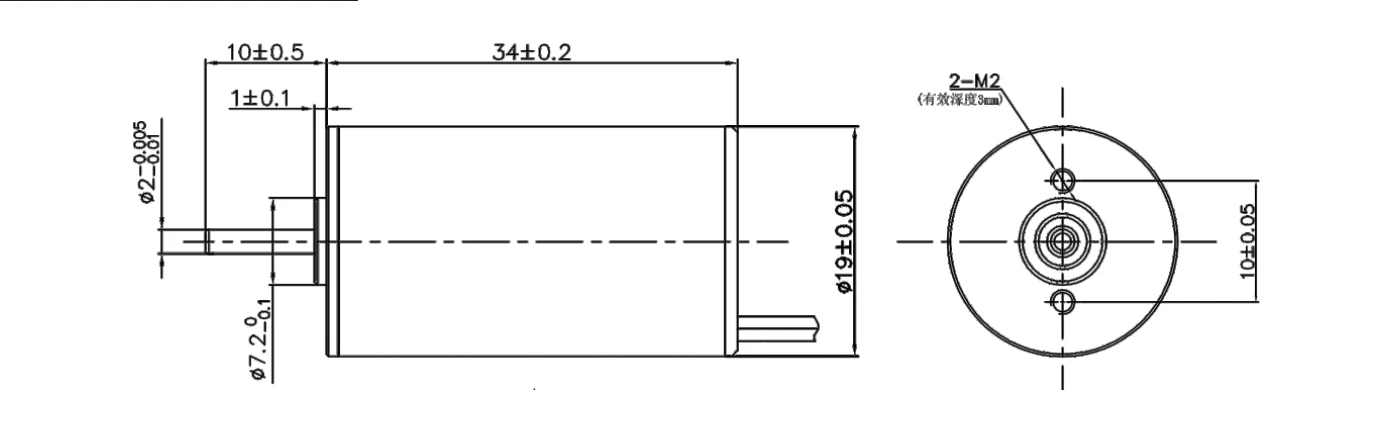

Dizajn izdelka
Zmogljivost izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		Serija VEC-16
MOTOR	VRSTA	EC1636			EC1644			EC1656
	DOLŽINA "L" MM	36 mm			44 mm			56 mm
NAPETOST	DELOVANJE RANGE	10~14	22~26	32~38	22~26	28~32	32~38	22~26	28~32	32~38
	NOMINALNO V	12	24	36	24	30	36	24	30	36
IZHOD	IZHODNA OCENA W	9.7	19	19	21.5	21.5	21.2	34.2	33.5	34
	NAZIVNI NAVOR m.Nm	6	5	5	7.5	7.5	7.5	8.5	8.5	8.5
	NAZIVNA HITROST vrtljajev na minuto	15800	37000	3700	28000	28000	27600	39200	38400	38900
IZHODNI VOD	Signal	Dvorana			Dvorana			Dvorana
Dizajn izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		Serija VEC-19
MOTOR	VRSTA	EC1930			EC1935			EC1946
	DOLŽINA "L" MM	30 mm			35 mm			46 mm
NAPETOST	DELOVANJE RANGE	5~7	10~16	22~26	5~7	10~16	22~26	5~7	10~14	22~26
	NOMINALNO V	6	12	24	6	12	24	6	12	24
IZHOD	IZHODNA OCENA W	7.7	11.6	15.4	7	13.8	18.5	9.2	15.4	25.7
	NAZIVNI NAVOR m.Nm	7.5	7.5	7.5	9	9	9	10	10	10
	NAZIVNA HITROST vrtljajev na minuto	10000	15000	20000	7600	15000	20000	9000	15000	25000
IZHODNI VOD	Signal	内置驱动	Dvorana	Dvorana	内置驱动	Dvorana	Dvorana	内置驱动	Dvorana	Dvorana
Dizajn izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		Serija VEC-20
MOTOR	VRSTA	EC2040			EC2053			EC2063
	DOLŽINA "L" MM	40 mm			53 mm			63 mm
NAPETOST	DELOVANJE RANGE	22~26	28~32	32~38	16~20	22~26	32~38	10~14	22~26	32~38
	NOMINALNO V	24	30	36	18	24	36	12	24	36
IZHOD	IZHODNA OCENA W	15.4	16.4	16.4	46.2	47.2	48.2	25	100	220
	NAZIVNI NAVOR m.Nm	6.3	6.3	6.3	10	10	10	16	50	70
	NAZIVNA HITROST vrtljajev na minuto	37500	36700	36050	45680	46380	46940	15000	20000	30000
IZHODNI VOD	Signal	Dvorana			Dvorana			Dvorana

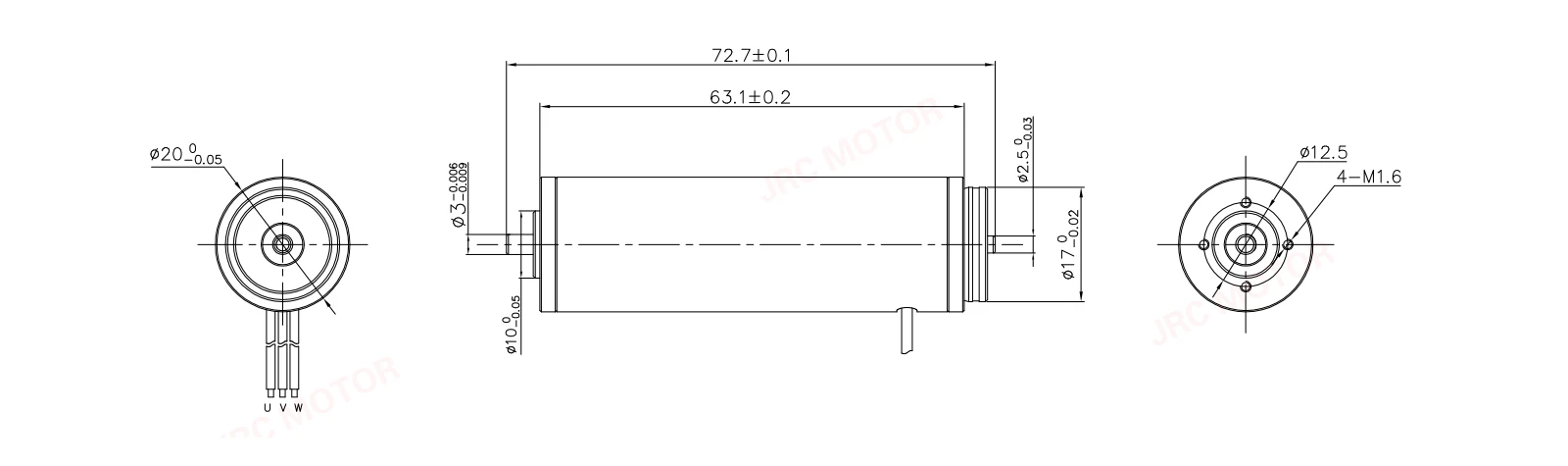

Dizajn izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		Serija VEC-22
MOTOR	VRSTA	EC2232			EC2240			EC2248
	DOLŽINA "L" MM	32 mm			40 mm			48 mm
NAPETOST	DELOVANJE RANGE	10~14	22~26	28~32	10~16	22~26	32~38	10~14	22~26	32~38
	NOMINALNO V	12	24	30	12	24	36	12	24	36
IZHOD	IZHODNA OCENA W	9.7	9.6	9.1	17.6	17.6	17.3	20.5	112	112
	NAZIVNI NAVOR m.Nm	6	6	6	12	12	12	8	20	20
	NAZIVNA HITROST vrtljajev na minuto	15800	15000	14800	14300	14300	14100	25000	50000	50000
IZHODNI VOD	Signal	Dvorana			Dvorana			Dvorana
Dizajn izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		Serija VEC-28
MOTOR	VRSTA	EC2845			EC2854			EC2864
	DOLŽINA "L" MM	45 mm			54 mm			64 mm
NAPETOST	DELOVANJE RANGE	10~14	22~26	32~38	10~14	22~26	32~38	10~14	22~26	32~38
	NOMINALNO V	12	24	36	12	24	36	12	24	36
IZHOD	IZHODNA OCENA W	22.5	22.7	22.9	23.7	25.2	24.4	34.4	34.9	35.9
	NAZIVNI NAVOR m.Nm	18	18	18	35	35	35	50	50	50
	NAZIVNA HITROST vrtljajev na minuto	12200	12300	12400	6600	7000	6800	6700	6800	7000
IZHODNI VOD	Signal	Dvorana			Dvorana			Dvorana
Dizajn izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.

Slika izdelka
Model motorja		Serija VEC-32
MOTOR	VRSTA	EC3242			EC3260			EC3270
	DOLŽINA "L" MM	42 mm			60 mm			70 mm
NAPETOST	DELOVANJE RANGE	16~20	22~26	32~38	16~20	22~26	32~38	16~20	22~26	32~38
	NOMINALNO V	18	24	36	18	24	36	18	24	36
IZHOD	IZHODNA OCENA W	30.8	33.4	38.5	58.7	61.5	59.6	42.5	42.6	42.5
	NAZIVNI NAVOR m.Nm	25	25	25	45	45	45	85	85	85
	NAZIVNA HITROST vrtljajev na minuto	12000	13000	15000	12700	13300	12900	4870	4880	4870
IZHODNI VOD	Signal	Dvorana			Dvorana			Dvorana
Dizajn izdelka

*Zgornji podatki so iz rezultatov internih testov in ne predstavljajo točnih podatkov.
