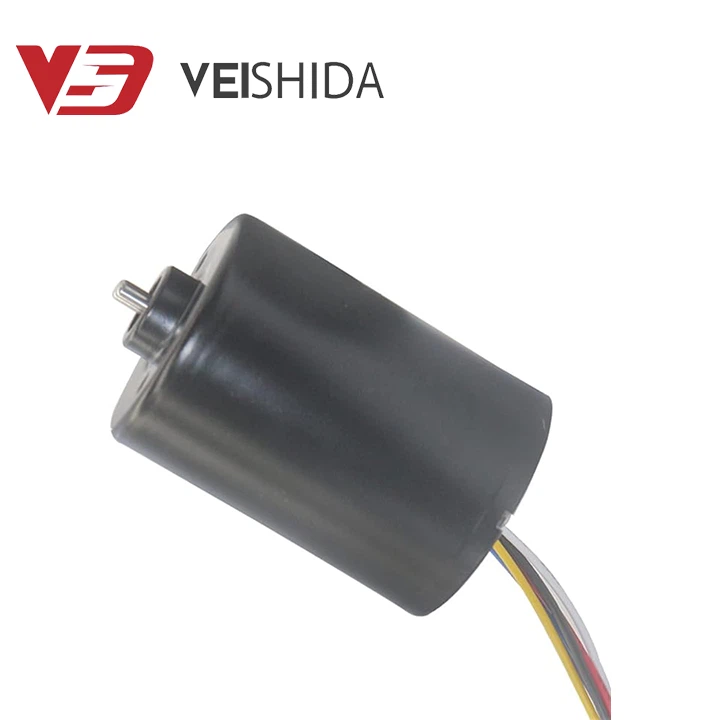

33 mm 12 V majhen DC brezkrtačni motor z dolgo življenjsko dobo

VBL-3338 je visoko zmogljiv brezkrtačni motor, ki ga je razvilo podjetje Weishida, z odličnim navorom in visoko hitrostjo vrtenja. Motor uporablja napredno brezkrtačno tehnologijo za doseganje visoke učinkovitosti in vzdržljivosti, zato se pogosto uporablja v letalih, vozilih, dronih, ladjah in drugih aplikacijah. Nizka raven hrupa, nizka poraba energije itd. lahko zadovoljijo potrebe uporabnika po visoki zmogljivosti obdelave in dolgotrajnem delu. Poleg tega ima različne zaščitne mehanizme, s katerimi se lahko izognete poškodbam med uporabo in ohranite zanesljivo in stabilno delovno stanje. 33 mm dolgi 12 V majhen enosmerni brezkrtačni motor je sestavljen iz dveh delov: rotorja in fiksatorja. Na rotorju je trajni magnet, na fiksatorju pa trije statorji, od katerih je vsak navit s kompletom navitij. Ko je pogonsko napajanje priključeno na navitje statorja, je tudi magnetno polje, ki ga ustvari navitje, drugačno zaradi drugačnega toka v navitju, ki medsebojno vpliva na trajni magnet na rotorju in tako vrti rotor.

Brezkrtačni enosmerni motor je v glavnem sestavljen iz rotorja iz trajnega magneta, statorja z navitjem tuljave in senzorja položaja. Stator je sestavljen iz zloženih jeklenih nizov z aksialnimi utori za navijanje. Navitja v BLDC se nekoliko razlikujejo od navitij običajnih indukcijskih motorjev. Del rotorja je sestavljen iz trajnih magnetov (običajno magnetov iz zlitine redkih zemelj, kot so neodim, samarijev kobalt in NdFeB. Odvisno od uporabe se lahko število polov razlikuje med dvema in osmimi, pri čemer sta Arktika in Antarktika nameščena izmenično. Senzor položaja (Hall senzor) ni krtačka v brezkrtačnem motorju, zato je sprememba elektronsko nadzorovana. Da se motor vrti, morajo biti navitja statorja pod napetostjo zaporedno, lokacija rotorja (tj. severni in južni pol rotorja) mora biti znano, da natančno napaja določen niz statorskih navitij. Senzor položaja Hallovega senzorja (deluje na podlagi principa Hallovega učinka) se običajno uporablja za zaznavanje položaja rotorja in njegovo pretvorbo v električne signale. Večina motorjev BLDC uporablja trije Hallovi senzorji, ki so vgrajeni v stator za zaznavanje položaja rotorja. Ali bo izhod Hallovega senzorja visok ali nizek, odvisno od tega, ali je rotor na Antarktiki ali v bližini. S kombiniranjem rezultatov treh senzorjev se se lahko določi natančen vrstni red elektrifikacije.

Osnovno pravilo je pravilo leve roke, ki se uporablja za določanje smeri sile električnega prevodnika v magnetnem polju. F=BILsinθ, kjer je B intenziteta magnetne indukcije (enota T), I je tok (enota A), L je efektivna dolžina prevodnika (enota m), F je sila (enota N) , in θ je kot med B in I.

Brezkrtačni enosmerni motor ne uporablja ščetke. Brezkrtačni enosmerni motor ne uporablja komutatorja za uravnavanje toka znotraj tuljave, ampak uporablja elektronski komutator za prenos toka, ki generira električni signal AC, ki vodi do pogona motorja. Lorentzov zakon o sili navaja, da je nosilni prevodnik sila, dokler je v magnetnem polju. Zaradi reakcijske sile bo magnet nosil enake in nasprotujoče si sile. Ko tuljava skozi tok, bo ustvarila magnetno polje, magnetno polje poganja statorski pol, s polarnostjo, heterpolarnost privlači drug drugega, če stalno spreminjate smer toka v tuljavi, bo rotor induciral magnetno polje še naprej spreminjati, zato se bo rotor vrtel pod delovanjem magnetnega polja. Nosilni vodnik (stator) je pritrjen, medtem ko se permanentni magnet (rotor) premika. Ko statorska tuljava dobi napajanje iz napajalnika, postane elektromagnet in začne proizvajati enakomerno magnetno polje v zračni reži. Čeprav je napajalnik enosmerni, stikalo še vedno ustvarja valovno obliko izmenične napetosti s trapezoidno obliko. Rotor se še naprej vrti zaradi interakcijske sile med elektromagnetnim statorjem in rotorjem s trajnim magnetom. S preklopom navitij na visoke in nizke signale se ustrezna navitja motivirajo za Arktiko in Antarktiko. Rotor s trajnim magnetom z južnim in severnim polom sta poravnana s polom statorja, zaradi česar se motor vrti.

Način pogona brezkrtačnega ravnega elektromehanskega pogona lahko razdelimo na različne načine glede na različne kategorije in vsak ima svoje značilnosti.
Glede na pogonsko valovno obliko: kvadratni valovni pogon, ta način pogona je primeren za doseganje, enostavno uresničitev motorja brez krmiljenja senzorja položaja;
Sinusni pogon: Ta način pogona lahko izboljša učinek delovanja motorja in naredi izhodni navor enoten, vendar je postopek izvajanja relativno zapleten. Hkrati ima ta metoda SPWM in SVPWM (prostorski vektor PWM), učinek SVPWM je boljši od SPWM.

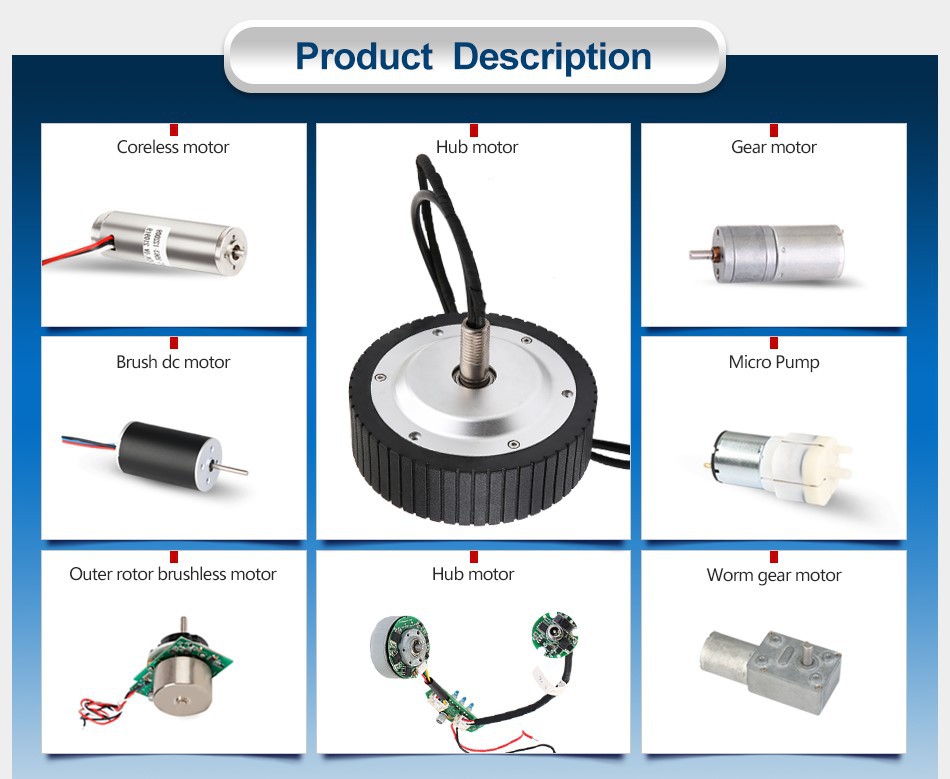

Opis izdelka

1. Širok razpon hitrosti, raven navor

2. Odlična stabilnost hitrosti

3. Kompakten in visoko zmogljiv

4. Visoka učinkovitost in varčevanje z energijo.

5. Visoka zanesljivost in nizke zahteve po vzdrževanju

6. Manj elektromagnetnih motenj

Profil podjetja

Weishida je profesionalni proizvajalec mikromotorjev v Shenzhenu na Kitajskem. Naše podjetje ponuja predvsem enosmerne krtačne motorje, enosmerne brezkrtačne motorje, motorje za pojemke, motorje z votlo skodelico in mikro črpalke ter druge vrhunske izdelke. Letna proizvodna zmogljivost presega 50 milijonov. Strankam po vsem svetu prodajamo različne motorje. Naši izdelki se pogosto uporabljajo v industrijski avtomatizaciji, robotiki, tekstilu, tiskarstvu, medicinski opremi, logistiki, komunikacijah, gospodinjskih aparatih, avtomobilih in na drugih področjih. Naše motorje izvažajo v več kot 30 držav, kot so Italija, Nemčija in Združene države. V središču našega razvoja je strokovna inženirska ekipa, sestavljena iz industrijskih strokovnjakov na področju oblikovanja in aplikativnega inženiringa. Zagotavljamo napredno tehnologijo in najsodobnejšo opremo za te nadarjene ljudi, da zagotovimo proizvodnjo visokokakovostnih izdelkov.

Naše podjetje je uspešno opravilo certificiranje sistema vodenja kakovosti ISO9001, IATF16949 in ISO14001. Vsi izdelki ustrezajo standardom RoHS in CE certifikatom. Z upoštevanjem kakovosti na prvem mestu, inovativnosti in družbene odgovornosti kot razvojne filozofije podjetja, našim strankam po vsem svetu še naprej zagotavljamo profesionalno proizvodnjo mikro-DC motorjev ter storitve raziskav in razvoja.

33 mm dolgi 12 V majhen DC brezkrtačni motor se lahko uporablja v naslednjih aplikacijah:

Osebna zaščita za masažno opremo (pištola): kot je masažna naprava za osebno nego, majhna masažna naprava, masažni stol itd., mnogi so narejeni iz brezkrtačnega motorja. Njegova visoka stroškovna učinkovitost in stopnja napak sta zelo nizki.
Visokohitrostni sušilnik za lase / majhen ventilator
Robot za pometanje, čiščenje: na splošno je v stroju za pometanje več dodatkov za brezkrtačni motor, zato ima stroj za pometanje običajno več potreb po čipih brezkrtačnega pogona. In sesalni in vlečni stroj all-in je tudi eden od scenarijev uporabe brezkrtačnih motorjev.
Športna oprema: Trend električne opreme v telovadnicah postaja vse bolj očiten, še posebej pri tekalnih stezah. Zdaj je vedno več tekalnih stez, ki uporabljajo brezkrtačni motor z zunanjim rotorjem, predvsem z visokotlačno shemo. Splošni profesionalni izdelki za tekalne steze imajo vztrajnike za povečanje vztrajnosti in preprečevanje zaustavitve v sili v primeru izpada električne energije.
Vozilo za uravnoteženje / dvokolesno električno vozilo: uravnoteženo vozilo potrebuje visokonapetostno napajanje, običajno z uporabo 12 V ali 24 V napajanja. Zaradi varnosti mora imeti napajalnik funkcijo prenapetostne zaščite in zaščite pred prenapetostjo.

Kontrola materiala: pregled vzorčenja surovin, redna korekcija opreme za pregled
Nadzor procesa: vzorčni pregled polizdelkov, pregled lastnosti / videza končnega izdelka in vzorčni pregled končnih izdelkov
Certificiranje in pregled: zagotavljanje kakovosti ISO9001, certifikat CE, certifikat 3C itd.

Naša tovarna pripisuje velik pomen kakovosti izdelkov in ima veliko opreme za zagotavljanje kakovosti izdelkov. Naša oprema vključuje najsodobnejšo proizvodno linijo, instrumente za nadzor kakovosti in strokovne tehnike. Vsak od nas delavcev ve, da le z visoko kakovostjo proizvodnje in strogim nadzorom kakovosti lahko zagotovimo konkurenčnost svojih izdelkov in zadovoljstvo strank.
tester hrapavosti
teslameter
Websterjev merilnik trdote
Sistem za odkrivanje puščanja

Plačilo in pošiljanje

Razpoložljivi načini plačila: visa, mastercard, T/T, PAYPAL, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK _PRENOS

Paket

Vsa ponujena oprema in materiali imajo trdno embalažo, primerno za pomorski in kopenski prevoz ter večkratno ravnanje, nakladanje in razkladanje, embalaža pa mora vsebovati ukrepe za zmanjšanje vibracij in preprečevanje udarcev, da se zagotovi dobro stanje v procesu prevoza, nakladanja in razkladanja. embalaža ne more preprečiti poškodb opreme zaradi navpičnega in vodoravnega pospeška med transportom in rokovanjem, bomo rešili konstrukcijsko strukturo opreme.

pogosta vprašanja

Kaj skrajša življenjsko dobo 33 mm dolgega 12 V majhnega enosmernega brezkrtačnega motorja?

Kontaminacija s prahom, tekočinami ali ostanki lahko poškoduje ležaje in notranje komponente. Prekomerne vibracije, udarci ali nepravilna namestitev. Pregrevanje zaradi visoke hitrosti, pogostega kroženja ali nezadostnega hlajenja.
